BNC 接頭屏蔽線安裝：固定與防拉扯技巧詳解

/在： , /通過：
“裝 BNC 接頭時總被屏蔽線問題難住 —— 要么銅網松散固定不牢，信號抗干擾差；要么線纜一拉扯屏蔽層就脫離，接頭直接報廢，到底怎么固定屏蔽線、防拉扯才靠譜？”
在安防監控、廣電傳輸、射頻測試等場景中，BNC 接頭的屏蔽線（銅網 + 鋁箔層）是 “抗電磁干擾” 的核心防線，而 “固定是否牢固”“能否抵御拉扯” 直接決定接頭壽命與信號穩定性。很多人安裝時只關注芯線接觸，卻忽略屏蔽線的規范固定 —— 銅網隨意纏繞、未做防拉扯處理，導致屏蔽層與接頭接觸不良，外界干擾直接混入信號，甚至線纜拉扯時整個接頭脫落。作為深耕連接器領域 18 年的德索精密工業，我們結合上萬次 BNC 接頭安裝實操，總結出屏蔽線 “標準化固定 + 針對性防拉扯” 的完整方案，今天就從屏蔽線固定核心要求、分步安裝技巧、防拉扯措施、避坑要點四個維度，幫你搞定 BNC 接頭屏蔽線安裝難題。

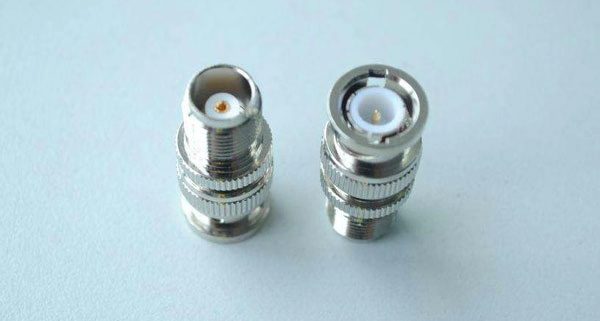

一、先搞懂：BNC 接頭屏蔽線安裝的 3 大核心要求，錯 1 步就出問題

BNC 接頭的屏蔽線不是 “隨便纏上就行”，而是要滿足 “接觸充分、固定牢固、抗拉耐造” 三大要求，每一項都直接影響屏蔽效果與接頭可靠性，具體要求如下：
核心要求 具體標準 不達標后果 德索標準化參考（以 RG-58 同軸電纜為例）
1. 屏蔽層接觸充分 銅網 + 鋁箔層需與 BNC 接頭的屏蔽套（金屬外殼內側）全面貼合，接觸面積≥15mm2，無空隙、無褶皺 抗干擾能力下降 40%，監控畫面出現雪花紋，射頻信號反射損耗從 25dB 降至 12dB 銅網展開后均勻包裹屏蔽套，鋁箔層翻折后緊貼銅網，接觸面積達 20mm2
2. 固定強度達標 屏蔽層固定后，垂直拉扯線纜（力度 50N，約 5kg）時，屏蔽層與接頭無相對位移，銅網無松散、無斷裂 頻繁拉扯導致屏蔽層脫離，接頭屏蔽失效，甚至帶動芯線偏移，造成接觸不良 采用 “壓接 + 焊接” 雙重固定，拉扯測試后屏蔽層位移≤0.5mm，銅網無斷絲
3. 防氧化與腐蝕 屏蔽層與屏蔽套接觸部位需無氧化層、油污，戶外場景需做防銹處理 接觸電阻從 3mΩ 升至 15mΩ，長期使用后屏蔽層銹蝕，完全失去接地作用 安裝前用無水乙醇清潔接觸部位，戶外款接頭屏蔽套鍍鎳厚度≥5μm
某小區安防項目中，施工隊安裝 BNC 接頭時，銅網僅簡單纏繞 2 圈未壓接，鋁箔層直接撕掉，使用 3 個月后，因線纜輕微拉扯，銅網從屏蔽套脫離，監控畫面每天卡頓 10 余次 —— 這就是屏蔽線安裝不達標導致的典型故障。

二、BNC 接頭屏蔽線安裝：工具準備是基礎，專用工具效率高

屏蔽線安裝需要 “精準固定工具 + 輔助處理工具”，普通鉗子、剪刀無法保證固定強度，還容易損壞屏蔽層，具體工具清單及德索推薦如下：
工具類型 作用 德索推薦型號 / 規格 新手避坑提醒
BNC 接頭專用壓接鉗 精準壓接屏蔽層與屏蔽套，確保接觸充分、固定牢固，支持不同規格 BNC 接頭（公頭 / 母頭） 德索 DS-YJ-05（可調節壓接力，適配 RG-174/RG-58/RG-6 等線纜，帶屏蔽層壓接模具） 別用普通壓線鉗！普通款壓接力不均，易壓傷屏蔽套或壓不緊屏蔽層
屏蔽層梳理鉗 梳理松散的銅網，使其均勻展開，避免銅絲打結、斷裂，方便后續固定 德索 DS-SL-03（鉗口帶弧形設計，不劃傷銅絲，適配 0.1-0.2mm 銅網絲） 別用手直接拉扯！手捏會導致銅絲變形，減少有效接觸面積
熱風槍 + 屏蔽層熱縮管 套在屏蔽層固定部位，加熱后收縮，增強固定強度，同時防氧化、防灰塵 德索 DS-RS-08（熱縮管內徑 4-6mm，收縮率 2:1，帶膠層，防水性好） 熱風槍溫度別超 150℃！高溫會熔化線纜絕緣層，導致芯線短路
無水乙醇 + 無塵布 清潔屏蔽層與屏蔽套表面的氧化層、油污，確保接觸電阻達標 德索 DS-QJ-01 套裝（無水乙醇純度 99.9%，無塵布不掉纖維，避免殘留雜質） 別用酒精棉片！棉片纖維易粘在屏蔽層上，影響接觸效果
線纜固定卡 + 扎帶 安裝后固定線纜，避免拉扯力傳遞到接頭屏蔽層，防拉扯的關鍵工具 德索 DS-KZ-04（固定卡適配 3-8mm 線纜，扎帶為尼龍材質，耐老化） 固定卡間距別超 50cm！間距太大，線纜下垂會產生持續拉力
剝線鉗（帶屏蔽層檔位） 精準剝除線纜外皮，露出屏蔽層，避免剝傷銅網、鋁箔 德索 DS-BX-03（帶專門的屏蔽層剝線檔位，剝線深度可控） 別用美工刀剝線！易割破鋁箔層，導致屏蔽效果下降
某廣電項目中，施工隊用普通鉗子壓接 BNC 接頭屏蔽層，壓接力過大導致屏蔽套變形，接觸電阻達 12mΩ；換成德索專用壓接鉗后，壓接后接觸電阻穩定在 2.5mΩ，抗干擾能力完全達標 —— 選對工具是規范安裝的第一步。

三、BNC 接頭屏蔽線固定：德索 “四步標準化安裝法”，牢固不松動

以常用的RG-58 同軸電纜（銅網屏蔽層 + 鋁箔層，外徑 4.0mm）?搭配德索 DS-BNC-50 公頭為例，屏蔽線固定需按 “剝線梳理→鋁箔處理→銅網固定→雙重加固” 四步操作，每一步都有明確標準：

步驟 1：剝線梳理 —— 露屏蔽層，無損傷

操作目標

剝除線纜末端外皮，露出完整的屏蔽層（銅網 + 鋁箔），長度適配 BNC 接頭（RG-58 適配 8mm），確保屏蔽層無斷絲、無破損。

具體步驟

  1. 調節剝線鉗：將德索 DS-BX-03 剝線鉗調至 “外皮剝線檔位”，根據 RG-58 外皮直徑（4.0mm）調整剝線槽，剝線深度調至 “僅切斷外皮”（避免傷及內部屏蔽層）；
  2. 定位剝線長度：在電纜末端 8mm 處做好標記（用記號筆），將電纜放入剝線槽，確保剝線鉗與電纜垂直；
  3. 剝除外皮：握緊剝線鉗順時針旋轉 1-2 圈，確認外皮完全切斷后，輕輕向外拉動剝線鉗，剝下 8mm 長的外皮，露出內部的銅網和鋁箔層；
  4. 梳理屏蔽層：用德索 DS-SL-03 屏蔽層梳理鉗，輕輕挑起銅網，將其均勻展開成 “傘狀”（展開角度約 60°），梳理過程中避免銅絲斷裂（斷絲≤3 根可忽略，超 3 根需重新剝線）。

德索要點

  • 剝線長度必須適配接頭：不同規格 BNC 接頭的屏蔽層適配長度不同（RG-174 適配 6mm，RG-6 適配 10mm），德索接頭包裝附帶 “線纜 – 剝線長度對照表”，可直接參考；
  • 若銅網有少量斷絲，用小剪刀剪去斷絲，避免斷絲卡在屏蔽套與芯線之間，導致短路。

步驟 2：鋁箔層處理 —— 不丟棄，貼緊銅網

操作目標

處理鋁箔層（屏蔽層的重要組成部分），使其與銅網貼合，共同參與接地，避免鋁箔松散或被撕掉。

具體步驟

  1. 分離鋁箔與絕緣層：用鑷子輕輕挑起鋁箔層（注意別劃傷內層絕緣層），將鋁箔與內部的絕緣層分離（鋁箔內側有粘膠，分離時需緩慢）；
  2. 翻折鋁箔：將分離后的鋁箔層向外翻折，使其緊貼在電纜外皮的末端（翻折后鋁箔需完全覆蓋外皮切口，無空隙）；
  3. 固定鋁箔：用手指輕輕按壓鋁箔，使其通過粘膠與外皮粘牢，若鋁箔粘膠不足，可涂抹少量絕緣膠水（如硅膠）加固，防止后續操作中鋁箔脫落。

德索要點

  • 絕對不能撕掉鋁箔層！鋁箔能屏蔽高頻干擾，撕掉后屏蔽效果下降 30% 以上，很多人忽略這一步，導致接頭抗干擾能力不達標；
  • 翻折后的鋁箔需平整，無褶皺，褶皺會導致與銅網接觸不充分，影響接地效果。

步驟 3：銅網固定 —— 貼屏蔽套，壓接牢固

操作目標

將展開的銅網緊密包裹 BNC 接頭的屏蔽套，通過壓接實現牢固固定，確保接觸充分。

具體步驟

  1. 插入接頭主體：將 BNC 接頭主體（帶屏蔽套的部分）輕輕插入電纜的絕緣層與屏蔽層之間，確保接頭的絕緣臺與電纜的絕緣層緊密貼合（無間隙），此時屏蔽套位于銅網內側；
  2. 包裹銅網：將展開的 “傘狀” 銅網輕輕向內收攏，均勻包裹在接頭的屏蔽套上（銅網需完全覆蓋屏蔽套，無空隙、無重疊），包裹后用手指輕輕捏緊，使銅網與屏蔽套初步貼合；
  3. 精準壓接：將包裹好銅網的接頭放入德索 DS-YJ-05 壓接鉗的 “屏蔽層壓接模具” 中（模具需與 BNC 接頭規格匹配），握緊壓接鉗手柄，緩慢施加壓力，直至壓接鉗發出 “咔嗒” 聲（提示壓接力達標）；
  4. 檢查壓接效果：壓接后取出接頭，觀察銅網是否緊密貼合屏蔽套（無松動、無鼓包），用手輕輕拉扯銅網，若與屏蔽套無相對位移，說明壓接合格。

德索要點

  • 銅網包裹必須均勻：若銅網重疊或局部未覆蓋屏蔽套，會導致接觸面積不足，壓接后接觸電阻增大；
  • 壓接力需適中：德索專用壓接鉗帶壓力調節功能，RG-58 線纜適配壓接力為 80-100N，壓力太小壓不緊，太大易損壞屏蔽套。

步驟 4：雙重加固 —— 防氧化，增強度

操作目標

對固定后的屏蔽層做防氧化和加固處理，延長接頭壽命，提升抗拉扯能力。

具體步驟

  1. 清潔接觸部位：用蘸無水乙醇的無塵布，輕輕擦拭銅網與屏蔽套的接觸部位，去除表面的油污和氧化層（若銅網有發黑，需反復擦拭至露出光亮金屬）；
  2. 套熱縮管：取德索 DS-RS-08 熱縮管（內徑 5mm），從電纜末端套入，移動至銅網壓接部位（完全覆蓋銅網與屏蔽套的結合處）；
  3. 加熱收縮：用熱風槍（調至 120-150℃），距離熱縮管 10-15cm 均勻加熱，直至熱縮管完全收縮（緊密貼合電纜和接頭，無氣泡、無褶皺），加熱時需不停移動熱風槍，避免局部高溫燙傷；
  4. 檢查加固效果：熱縮管冷卻后，用手輕輕拉扯電纜，觀察屏蔽層是否有松動，熱縮管是否牢固，若熱縮管有脫落，需重新加熱或更換熱縮管。

德索要點

  • 戶外場景需用帶膠熱縮管：膠層加熱后會融化，填充縫隙，提升防水性，避免雨水滲入導致屏蔽層銹蝕；
  • 熱縮管長度需足夠：至少覆蓋銅網壓接部位前后各 3mm，確保完全包裹結合處，防氧化效果更持久。

四、防拉扯技巧：從安裝到固定，全環節抵御拉力

屏蔽線固定后，若不做防拉扯處理，線纜受拉扯時拉力會直接傳遞到屏蔽層，導致壓接部位松動甚至脫落，需從 “安裝角度、線纜固定、接頭防護” 三個維度做好防拉扯：

1. 安裝角度：避免線纜 “硬掰”，減少應力

  • 線纜與接頭呈直線：安裝 BNC 接頭時，確保線纜與接頭主體呈 90° 以內的平緩角度（最好是直線），避免線纜過度彎曲（彎曲半徑≥線纜直徑 10 倍，RG-58 彎曲半徑≥40mm），過度彎曲會導致屏蔽層長期受力，加速老化；
  • 遠離拉扯點：將接頭安裝在遠離線纜易被拉扯的位置（如機柜內部、墻面固定處），避免接頭直接承受外力，若需在戶外安裝，需將接頭固定在支架上，而非讓線纜懸空吊著接頭。

2. 線纜固定：多節點支撐，分散拉力

  • 加裝固定卡：在距離 BNC 接頭 10-15cm 處，用德索 DS-KZ-04 線纜固定卡將線纜固定在墻面或機柜上，固定卡間距≤50cm（長距離線纜每 30cm 一個固定卡），通過固定卡分散線纜自身重量和外界拉扯力；
  • 用扎帶整理線纜：若多根線纜并行，用尼龍?jiān)鷰⒕€纜捆扎成束（扎帶松緊適中，不擠壓線纜），避免單根線纜受力時帶動接頭，扎帶處需墊軟布，防止劃傷線纜外皮。

3. 接頭防護：加防護套，抗沖擊

  • 套金屬防護殼：戶外或工業場景，在 BNC 接頭外部套上德索 DS-FH-02 金屬防護殼（適配 BNC 公頭 / 母頭），防護殼可抵御外力沖擊，同時固定線纜，減少拉扯對屏蔽層的影響；
  • 填充密封膠：在接頭與線纜的結合處（熱縮管外側）涂抹少量防水密封膠（如硅酮膠），固化后形成彈性保護層，既能防水，又能緩沖拉扯時的應力，避免屏蔽層松動。
德索案例：某戶外監控項目，用上述防拉扯技巧安裝 BNC 接頭，線纜受風力拉扯或人員誤碰時，接頭屏蔽層無松動；而未做防拉扯處理的對照組，3 個月后有 20% 的接頭因拉扯導致屏蔽層脫離 —— 防拉扯處理能顯著延長接頭壽命。

五、避坑提醒：屏蔽線安裝別犯 4 個常見錯誤

很多人安裝 BNC 接頭屏蔽線時，因細節不當導致固定不牢、抗干擾差，總結 4 個高頻誤區：

1. 撕掉鋁箔層，只固定銅網

最常見的錯誤是覺得 “鋁箔沒用”，直接撕掉，僅固定銅網，導致屏蔽效果下降 30% 以上，高頻干擾易混入信號。
正確做法：必須保留鋁箔層，翻折后與銅網共同包裹屏蔽套，鋁箔 + 銅網的雙重屏蔽才能滿足抗干擾要求。

2. 銅網包裹不均勻，局部重疊

銅網收攏時重疊或局部未覆蓋屏蔽套，壓接后接觸面積不足，接觸電阻增大，抗干擾能力不達標。
正確做法：展開銅網時確保均勻，收攏時沿屏蔽套圓周方向分布，無重疊、無空隙，必要時用鑷子調整銅網位置。

3. 壓接后不做加固，直接使用

僅壓接銅網，不套熱縮管、不清潔，長期使用后屏蔽層氧化，接觸電阻增大，甚至出現松動。
正確做法：壓接后必須清潔接觸部位，套熱縮管加固，戶外場景還需做防水處理，確保長期穩定。

4. 線纜無固定，全靠接頭受力

線纜不裝固定卡，完全靠接頭承受線纜重量和拉扯力，短期內可能沒問題，長期會導致屏蔽層壓接部位松動。
正確做法：無論室內外，線纜都需加裝固定卡，距離接頭 10-15cm 處必須有一個固定點，分散拉力。

結語：BNC 接頭屏蔽線安裝，“固定牢 + 防拉扯” 是關鍵

BNC 接頭的屏蔽線，不是 “安裝的附屬環節”，而是 “抗干擾、保穩定” 的核心 —— 固定不牢會導致屏蔽失效，不防拉扯會縮短接頭壽命。很多時候，不是 BNC 接頭質量差，而是屏蔽線安裝不規范，讓 “好接頭用出壞效果”。
德索 “四步標準化安裝法” 和全環節防拉扯技巧，核心是 “按規格操作、用專用工具、做雙重保障”，即使是新手，按此步驟操作也能讓屏蔽線固定牢固、抗拉耐造。下次安裝 BNC 接頭時，別再忽略屏蔽線，嚴格按規范步驟來，既能保證信號不受干擾，又能讓接頭長期穩定運行，避免反復維修的麻煩。
