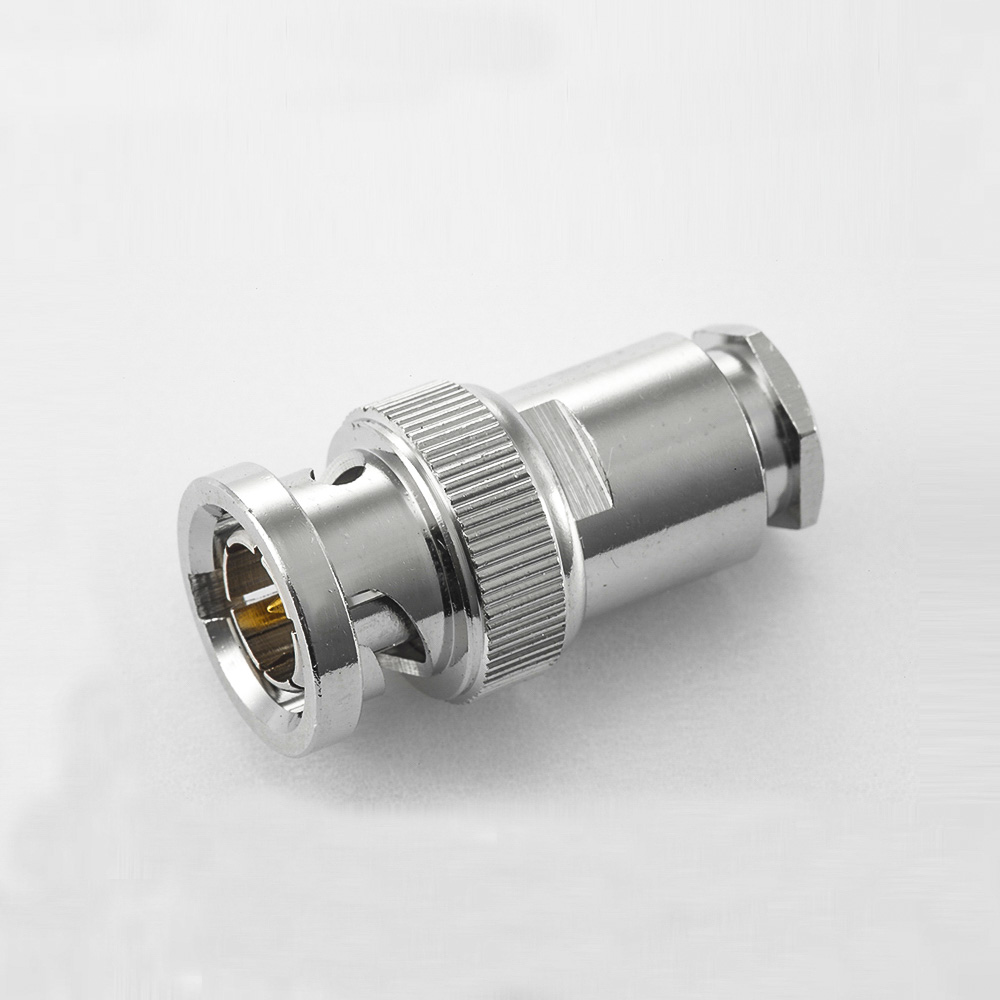

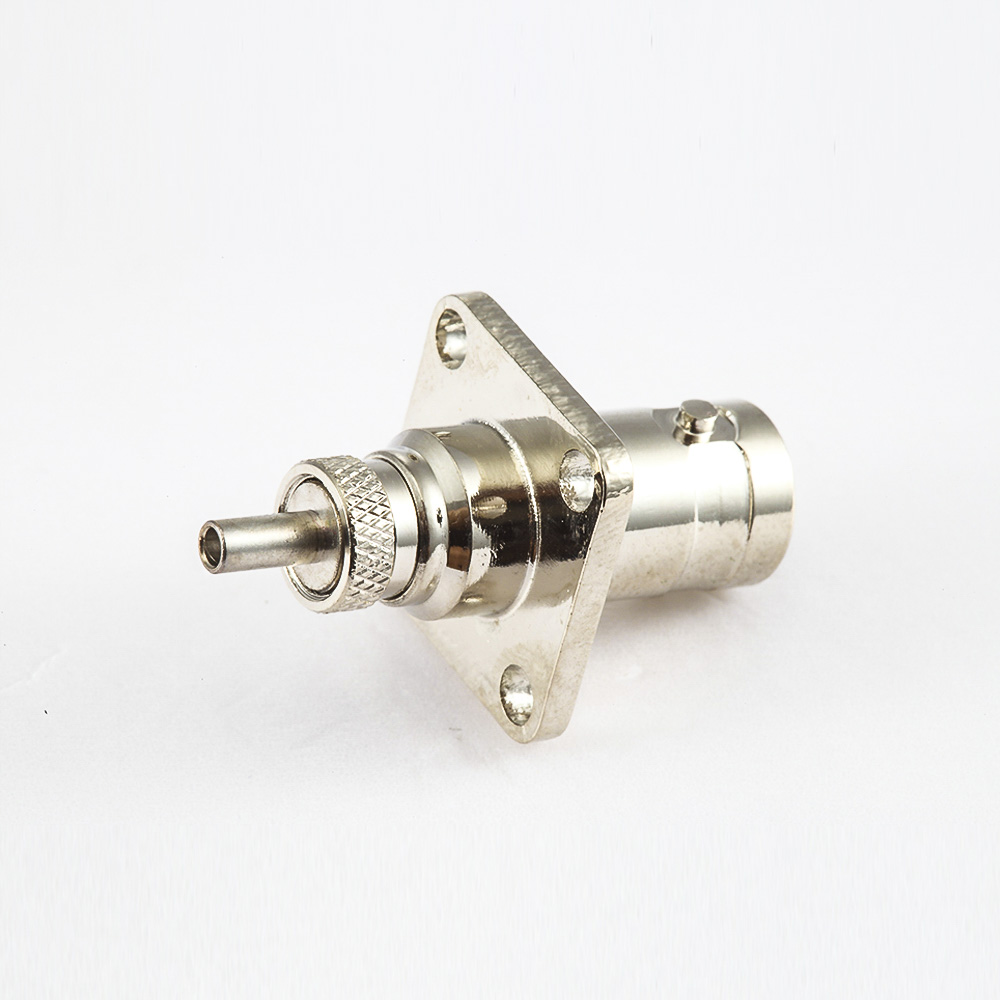

BNC端子

　　通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出端口。BNC電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭有別于普通15針D－SUB標準接頭的特殊顯示器接口。
由R、G、B三原色信號及行同步、場同步五個獨立信號接頭組成。主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號頻寬較普通D－SUB大，可達到最佳信號響應效果。

脈沖寬度調制
??? 脈沖寬度調制（PWM）是英文“Pulse Width Modulation”的縮寫，簡稱脈寬調制。它是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用于測量，通信，功率控制與變換等許多領域。一種模擬控制方式，根據相應載荷的變化來調制晶體管柵極或基極的偏置，來實現開關穩壓電源輸出晶 體管或晶體管導通時間的改變，這種方式能使電源的輸出電壓在工作條件變化時保持恒定。
脈沖寬度調制（PWM）是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。PWM信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要么完全有(ON)，要么完全無(OFF)。電壓或電流源是以一種通(ON)或斷(OFF)的重復脈沖序列被加到模擬負載上去的。通的時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。只要帶寬足夠，任何模擬值都可以使用PWM進行編碼。

PWM的一個優點是從處理器到被控系統信號都是數字形式的，無需進行數模轉換。讓信號保持為數字形式可將噪聲影響降到最小。噪聲只有在強到足以將邏輯1改變?yōu)檫壿?或將邏輯0改變?yōu)檫壿?時，也才能對數字信號產生影響。
對噪聲抵抗能力的增強是PWM相對于模擬控制的另外一個優點，而且這也是在某些時候將PWM用于通信的主要原因。從模擬信號轉向PWM可以極大地延長通信距離。在接收端，通過適當?shù)腞C或LC網絡可以濾除調制高頻方波并將信號還原為模擬形式。
總之，PWM既經濟、節約空間、抗噪性能強，是一種值得廣大工程師在許多設計應用中使用的有效技術。
PWM脈沖寬度調制主要應用在電力電子技術行業。由于其四象限變流的特點，可以反饋再生制動的能量，對于目前國家提出的節能減排具有積極意義。

今天給大家分享的BNC端子和脈沖寬度調制就到此為止，如果有更多想要了解與bnc相關的內容，可進入我們的bnc連接器專題頻道詳細了解。點擊：http://www.8kxi.cn/? ? ? 德索是國內專業的bnc連接器生產廠商，如果您有bnc連接器的采購定制需求的話，可以與我們聯系，電話：400-6263-698，專業工程師輔助您的采購工作。選擇與我們合作之后，您不用為產品質量擔心，因為我們的產品都是通過ISO認證的，并且符合環保要求，而且售后方面承諾一年質保，因此您可以放膽采購。
