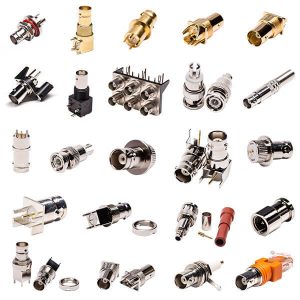

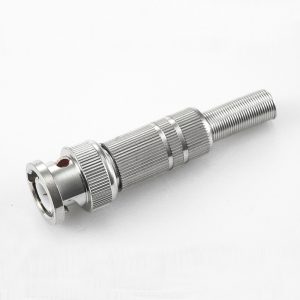

BNC是一種同軸連接器，常被用在天線、汽車、收音機、視頻、監視器、收音機、基站、醫療設備、檢測設備、高清電視等領域，客戶在使用BNC連接器的時候，可能會遇見各種各樣的問題，入過能夠了解這些問題并且做出針對性改變，就會事半功倍，那么，在BNC連接器使用的過程中，有哪些常見問題呢，德索五金電子接下來就為大家講解一下。
一、BNC在電路板連接中的常見問題

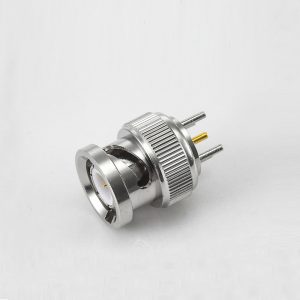

大多數視頻設備會使用插入式BNC，因?yàn)樗哂懈玫馁N裝魯棒性。BNC通常會貼裝在電路板的頂層，其信號引腳焊接在較大的金屬化通孔內，信號布線則位于電路板的底層。金屬化通孔的圓柱形金屬柱會產生少量電感。每個內部電源層都會為金屬化通孔提供寄生電容，具體容量取決于內部電源層與金屬柱之間的間隙。間隙小的大金屬化通孔會產生過高的電容，從而導致阻抗大幅下降。如果信號布線在BNC的同一層，金屬化通孔就會成為懸掛在信號走線上的殘端，并產生較大的寄生電容，甚至導致更大幅度的阻抗下降。
二、未經優化的信號發射帶來的影響
美國電影與電視工程師協會（SMPte）發布了多個標準，用于管理通過同軸電纜的數字視頻傳輸。這些SMPTE標準包括輸入和輸出回波損耗要求，主要規定了輸入或輸出端口與75歐姆網絡的匹配度。不良BNC或未經優化的BNC占位會導致阻抗失配，使其難以通過SMPTE回波損耗限制。
嚴重的阻抗失配會導致反射，從而對信號質量產生不良影響，并且還會縮小數據眼圖的電壓或時序裕度。信號發射中的過高寄生電容會降低信號路徑的帶寬，并導致符號間的干擾和抖動。
三、BNC的選擇

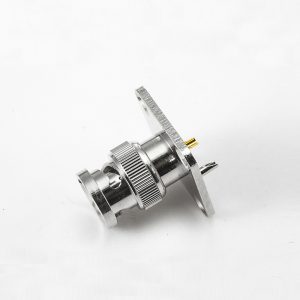

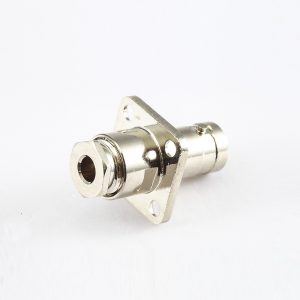

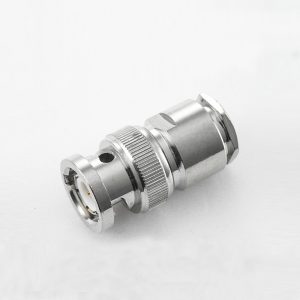

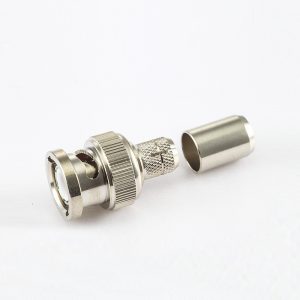

如何選擇BNC主要取決于BNC的機械結構，以及與設備外殼的兼容性。在電氣方面，要求BNC能在插入損耗較低的情況下支持高達3Gbps的傳輸，同時還要求在其同軸結構內保持均勻性和幾乎恒定的特征阻抗。它們最好具有較小的信號引腳，這樣可在進行占位設計時盡量使用最小的通孔或連接焊盤，以便將阻抗的不連續性降至最低。
