在下文中，德索五金電子工程師將會詳細為您介紹BNC連接器規格方面的內容，讓各位電子元器件從業者更好的進行BNC連接器的采購工作。BNC連接器規格沒有我們想象中的那么復雜，一篇文章便可讓您記住BNC連接器的規格。

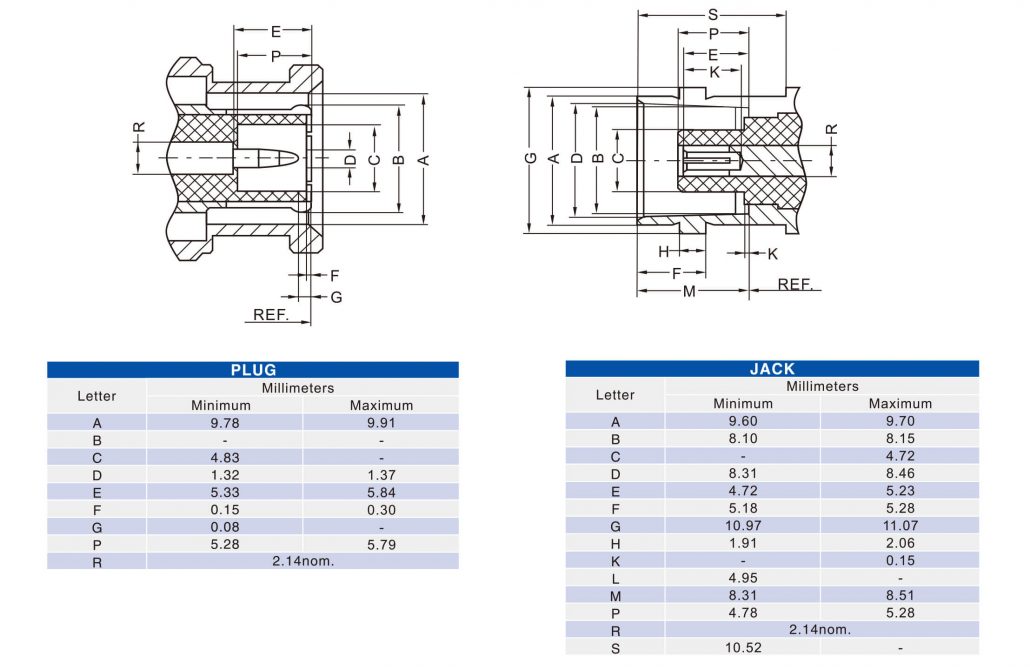

BNC連接器的規格，需要從電器性能、機械性能、環境性能三個方面來闡述，分別如下：

第一、電器性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

閱讀完上述內容之后，您對于bnc連接器規格應該已經弄清楚了，希望各位電子元器件從業者，能夠將這些BNC連接器基礎知識運用到自己的采購工作中，為自己的企業找到更優質的BNC產品。如果您有BNC連接器采購定制需求，可以撥打我們的電話：0769-81153906，歡迎您的來電!

關于BNC接頭最佳接法圖，成為不少用戶尋找的對象，大部分客戶之所想了解BNC接頭最佳接法圖，最主要的目的無非是制作一個監控攝像機BNC接頭，提高生活、工作的安全性。那么BNC接頭最佳接法是什么樣的，采用何種方式可以順利快速安裝出來一個合格的監控視頻BNC接頭呢?下面德索五金電子工程師將會為您詳細講解一下bnc接頭接法方面的知識。

安裝監控攝像機，提高生活乃至工作的安全性，并且從視頻監控BNC接頭安裝的過程中，享受到DIY的樂趣，這應該是枯燥中可以體會到的一件趣事。所以，用戶們一定要按照下圖中的一步步來，不要急，以免因為步驟出錯，造成視頻圖像不出現、受干擾、不清晰、雪花點等等問題。

1、準備的工具：平口剪鉗、美工刀、十字螺絲刀。

2、BNC接頭接法圖解及步驟：

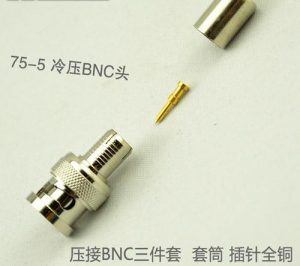

擰開BNC接頭

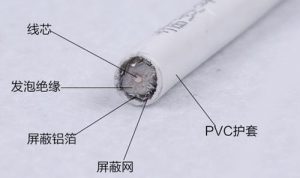

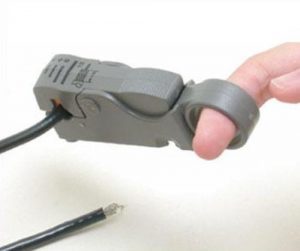

　　剝開視頻線



　　準備連接



　　連接固定



　　擰上套筒



　　6完工檢查



　　閱讀完上述內容之后，您對于BNC接頭最佳接法應該已經心中有數了，只要跟著圖示的步驟，仔細細心的操作，相信您很快就可成功制作一個視頻監控BNC接頭，今天的視頻監控BNC接頭制作知識就講到這了，下一次我們會有更多有趣的內容與您分享，記得經常來我們網站，查看更新。

如果您有BNC連接器、線材、轉接頭采購方面的需求，可以直接撥打我們的電話：0769-81153906，所有BNC連接器產品，均通過ISO認證，享受一年內質保服務，廣大客戶可以放心采購。最后，希望每一個客戶都能找到適合自己的優質廠家，采購到符合公司需求的優質產品。

bnc連接器是元器件采購中頻率較高的產品，經常會有客戶下bnc連接器方面的訂單，這樣一來，客戶就會考慮到BNC接頭品牌哪家好的問題，那么到底BNC接頭品牌哪家好呢?對于這個問題，德索五金電子技術人員將在下文中為您進行詳細的介紹。

在我們了解BNC接頭品牌哪家好之前，需要先弄懂bnc連接器的基本知識，如果對于bnc連接器的概念都不懂的話，在品牌的選擇方面勢必會有些懵逼，只會知其然不知其所以然。在各種花哨的包裝下，忘記了自己采購產品的初衷——產品性能。

那么什么是bnc連接器呢?德索五金電子指出：BNC連接器(英語：Bayonet Neill-Concelman，直譯為“尼爾-康塞曼卡口”)是一種很常見的RF端子同軸電纜終結器。判定此種連接器質量的方法主要有三點：

第一：通過產品的表面來看，鍍層光亮細膩的為好，銅的純度越高越光亮，有些產品外面光亮，卻是鐵質的。

第二：吸鐵石吸附測試，一般情況下只有卡口彈簧和尾部彈簧為帶鐵質材料;線夾、插針和套殼為銅質，其他部件為鋅合金 。

第三：刮開表面鍍層看材質：通過刀片等利器刮開表面的鍍層直觀的看材質，通過刮開線夾、插針、屏蔽套筒鍍層直觀對比產品材質。

在我們了解完如何分辨bnc連接器產品質量的方法之后，相信您已經知道自己想要的是什么了，在大部分的客戶心里，好的品牌一定代表著好的質量，但是當您知道如何分辨連接器質量性能的方法之后，對于您來說，好的產品就是好的品牌。德索五金電子是一家專業的bnc連接器制造商，有自己的工廠，十二年的bnc生產經驗，所生產的bnc產品均通過ISO認證，是客戶們可以放心選擇的一個品牌。

德索五金電子bnc接頭系列產品種類較多，點擊https://www.china-guan.com/rf-connectors/bnc-connectors/進入查看商品詳情，可以了解到產品使用的材料、規格、圖紙、包裝與運輸方式等。如果您有bnc連接器采購定制需求，撥打我們的電話0769-81153906。
