你知道如何安裝壓接式BNC接頭嗎

/0 評論/在： /通過：

對于BNC接頭，相信我們都比較熟悉。我們知道BNC接頭即BNC同軸電纜連接器，可連接在同軸電纜的兩端，再通過T型BNC接頭連接網卡，其接法包括壓接式、組裝式和焊接式。那您知道如何安裝BNC接頭嗎？接下來我們就一起來看看如何安裝壓接式BNC接頭。

安裝壓接式BNC接頭需要卡絲鉗和電工刀，其制作步驟分為以下幾個步驟：

1、剝線：剝線時將同軸電纜外層保護膠皮刺去1.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色透明絕緣層剝?nèi)?.6cm，使芯線裸露。

2、連接芯線：刺好線后將芯線插入芯線插針尾部的小孔中，用專用卡線鉗前部的小槽用力夾一下，使芯線壓緊在小孔中?？梢允褂秒娎予F焊接芯線與芯線插針，焊接芯線插針尾部的小孔中置入一點松香粉或中性焊劑后焊接，焊接時不要將焊錫流露在芯線插針外表面，會導致芯線插針報廢。

3、裝配BNC 接頭：連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從BNC 接頭本體尾部孔中向前插入，使芯線插針從前端向外仲出，最后將金屬套簡前推，使套簡將外層金屬屏蔽線卡在BNC 接頭本體尾部的圓柱體;

4、壓線：保持套簡與金屬屏蔽線接觸良好，用卡線鉗上的六邊形卡口用力夾，使套簡形變?yōu)榱呅?。重復上述方法在同軸電纜另一端制作BNC?接頭即制作完成。使用前最好用萬用電表檢查一下，斷路和短路均會導致無法通信，還有可能損壞網卡或集線器。
到底如何安裝壓接式BNC接頭，看完上文，相信您已經清楚了，如果還有不清楚的地方，您可以給我們發郵件或者咨詢我們。BNC接頭網有著十多年研發、銷售BNC接頭的經驗，如果您對BNC接頭有新的發現，歡迎跟我們交流。

本文來源：http://www.8kxi.cn/changshi/538/

BNC連接器接口接觸不良是什么原因

/0 評論/在： /通過：

為什么有些BNC連接器在使用過程中，會出現接觸不良的情況，你有沒有認真思考過BNC連接器接觸不良的原因。問題的出現肯定不會是平白無故的，這背后肯定有一些被人們忽視掉的原因，下面BNC接頭網工程師將會為您分析一下BNC連接器接觸不良是什么原因。

何為BNC連接器，是一種很常見的RF端子同軸電纜終結器，業內人士也稱其為Q9頭，是在安防監控工程、音頻視頻工程中最常的同軸電纜連接器。BNC插頭又是一種標準的同軸電纜連接器，BNC電纜連接器必須連接到每段電纜的兩端，一般用于視頻監控工程和網絡工程中，用于實現從設備到電纜或從電纜到設備之間的抗干擾連接。

BNC連接器之所以沒有被淘汰，因為同軸電纜是一種屏蔽電纜，有傳送距離長、信號穩定的優點。目前它還被大量用于通信系統中，如網絡設備中的E1接口就是用兩根BNC接頭的同軸電纜來連接的，在高檔的監視器、音響設備中也經常用來傳送音頻、視頻信號。

BNC連接器一般是針接觸件和孔接觸件之間的連接。我們知道，元器件的引腳或端子，一般是有一層鍍層，比如鍍鉛錫合金、鍍純錫、鍍鎳、鍍銀、鍍銀鈀合金、鍍金、等等。所以組件之間的接觸，其實就是這些鍍層金屬之間的接觸。當然，不同的鍍層金屬的導電率是不同的，對應產生的接觸電阻也有所不同。一般金的導電率比較好，銀次之。在焊接工藝時，由于焊接實際上是形成合金的過程，這個合金本身就是良導體，所以焊接本身的可靠性是比較高的，除非是焊接不良。但是，連接器之間的連接，靠的是表面之間的接觸，所以容易導致接觸不良，更具體的原因分析如下。

判斷金屬表面之間的接觸性能是否正常，主要取決于材料(不同金屬導電率不同)、接觸壓力、實際接觸面結。關于材料種類，上面已經提到了，一般器件的鍍層材料，基本上都是由良導體做的，對接觸不良的影響不大，頂多影響接觸電阻(當然更進一步來說還影響到了是否容易被氧化)，所以不再更詳細地討論。關于連接器的接觸壓力，連接器靠的是孔接觸件的彈力來給針接觸件一定的壓力的。一般壓力越大接觸得也越好。

通常情況下小而又薄的孔接觸件提供特大壓力的可能性是較低的。而且如果這個孔接觸件本身的彈性不好，這個壓力就小，接觸也就沒那么好。同時，如果孔接觸件或針接觸件有變形，也會導致實際接觸面積小，從而有可能導致接觸不良。同時，連接器的孔接觸件或針接觸件當然一般是連接在塑料上的，如果腳數多了，有可能導致某一個或數個接觸件裝在塑料件上的位置有偏差，于是，兩個連接器插入時，那些偏位了的接觸件就有可能接觸不好。

閱讀完上文之后，您對于BNC連接器接觸不良是什么原因應該有個基本認識了，更多關于BNC連接器接觸不良是什么原因方面的內容，請直接閱讀其他BNC接頭制作文章，會有其他收獲額!德索電子，專業的BNC接頭制造商，歡迎您前來采購BNC系列產品。ISO認證產品，一年質保服務，讓廣大客戶放心采購。

本文來源：http://www.8kxi.cn/

BNC接頭與Q9接頭存在的差別

/0 評論/在： /通過：

BNC接頭與Q9接頭外型上十分相似，經常會被人們弄混。在下文中，BNC接頭網工程師將為您講解區分BNC接頭與Q9接頭二者的區別，讓您可以快速分辨兩者的不同。然后幫助大家更好的做好采購BNC的相關工作。

相信大家十分清楚，因為Q9接頭和BNC頭在外形上幾乎一模一樣，很難辨認，所以很多專賣這個的，都不能說出他們的區別，這也使得有JS拿Q9頭當BNC賣

對于BNC頭與Q9頭之間的差異：BNC是尺寸英制的標準，而Q9是國標，具體表現在中間的芯子部分(下圖箭頭所指的紅色圈圈部分)，BNC的膠芯更細一點、離接頭的邊沿更遠一點(為3.8mm)，而Q9的要粗且離邊沿更近。

閱讀完上文之后，您對于BNC接頭與Q9接頭存在的差別應該有個基本認識了，更多關于BNC接頭與Q9接頭存在的差別方面的內容，請直接閱讀其他BNC接頭制作文章，會有其他收獲額!德索電子，專業的BNC接頭制造商，歡迎您前來采購BNC系列產品。

本文來源：http://www.8kxi.cn/changshi/533/

BNC接頭如何接你知道嗎

/0 評論/在： /通過：

BNC接頭作為一種同軸電纜的連接器，其特性優良，傳遞信號質量好，因此應用廣泛，自研發以來一直熱度不減，是電子元器件行業的采購熱點。如果不是行內人士的話，對BNC接頭如何接肯定是不了解的，那么今天我們就一起來看看BNC 接頭到底怎么安裝的？

BNC接頭的接法分為以下幾步：

1、擰下BNC接頭，扔掉保護套，用膠帶代替，接線后不易出現各種畫面閃動的問題。

2、拿過網線，先穿線，然后再處理線，接線。如果不先把線布好，接上BNC接頭后有的地方穿線就不那么容易了，所以要先布好線，選擇好長度，然后拿起同軸線的一段，用壁紙刀將外皮處理掉。

3、處理線要長度適中，否則接線時對應不上BNC接頭，造成接線不牢固，從而影響監控視頻圖像質量，一般來說，最后銅芯露出約3mm，銅芯包塑露出約7mm，把屏蔽網銅絲擰成一股。

4、先套入BNC接頭后半部分，不然接好線后無法套入。

5、拿過BNC接頭的另一半，也就是接線部分，用斜口鉗或者尖嘴鉗把下部的牙口圈掰開，適合放入線即可，力度要適中哦，否則會掰斷的，然后用螺絲刀將接線處的螺絲松開準備接線。

6、插入處理好的線頭，將銅芯插入松開螺絲的孔里，然后擰緊螺絲。

7、壓緊下面的牙口圈，確保擰好的那股銅絲與牙口圈接觸良好，如果不放心可以在牙口圈上纏繞一下，再用鉗子壓緊，最后減去多余的部分，要剪干凈。8

8、為了保險起見，一般用電工防水膠帶將銅絲部分包好，以防止出現質量問題，擰好BNC接頭。

讀完本文，相信您對BNC接頭如何安裝有了更多了解，如果本文還不能解釋您對BNC接頭的疑惑，您可以聯系我們的客服，或者瀏覽我們的更多關于BNC接頭的資訊。BNC接頭網是一家專門制作、銷售BNC接頭的網站，有著長達12年的BNC接頭研發經驗，我們的產品均通過ISO認證，質量達到國內國際要求。網上顯示的產品還不夠齊全，最新的產品還來不及上傳，您可以聯系客服領取最新的BNC接頭報價單。

本文來源：http://www.8kxi.cn/changshi/521/



東莞市德索五金電子有限公司概述

/0 評論/在： /通過：

BNC接頭網由東莞市德索五金電子有限公司運營，力求做一個專業BNC系列產品采購平臺。東莞市德索五金電子有限公司成立于2005年，專業研發、生產、銷售銷售MICRO MINI BNC，BNC，BNC，TNC，N，UHF，MINI UHF，F(xiàn)，PAL，RCA，SOLDERLESS，F(xiàn)ME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3同軸系列，電纜組件。產品主要應用于通信、安防監控、汽車、醫療、航空、工防等領域，用以數據信號傳輸或電源供應。

我們擁有房3000多平米的廠房和裝備精良的生產車間，整機自動生產線數條，員工幾百人。自公司成立以來近70%的產品銷往世界各地，出口至40多個國家和地區。為了追求產品的完美品質，我們通過了ISO9001認證，所有產品都能達到RoHS 和 REACH標準的要求。

德索五金電子，擁有品類齊全的射頻連接器產品，提供定制打樣服務，滿足客戶各種采購需求，十三年的生產研發經驗，熟練解決各種生產設計難題，采購射頻連接器，找德索五金電子就對了!

本文來源：http://www.8kxi.cn/news/515/

bnc接頭最佳接法圖(干貨來了)

/0 評論/在： /通過：

說起B(yǎng)NC接頭最佳接法圖，是不少用戶查找的對象，用戶之所在網上搜索BNC接頭最佳接法圖方面的內容，無非是出于安全的需要，想制作視頻監控BNC接頭，那么有什么好的辦法，可以讓用戶快速安裝好一個bnc接頭視頻監控頭呢，下面BNC接頭網工程師將為您介紹這方面的知識，純干貨分享，不要錯過額。

安裝一個監控攝像BNC接頭，可以讓我們的生活以及工作更加安全，多一份保障，因此學會BNC接頭的制作十分重要。因此，各位用戶一定要按照圖中的順序一步步來，不要慌張，以免因為步驟出錯，造成視頻圖像不出現、受干擾、不清晰、雪花點等等問題。

1、準備的工具：平口剪鉗、美工刀、十字螺絲刀。

2、BNC接頭接法圖解及步驟：

擰開BNC接頭

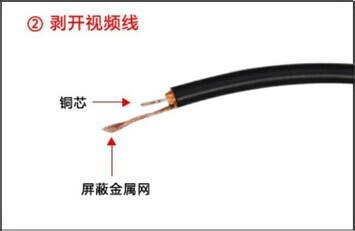

剝開視頻線

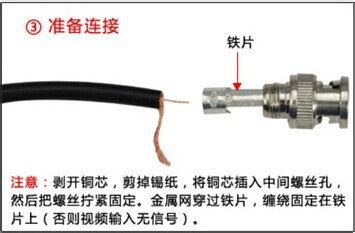

準備連接

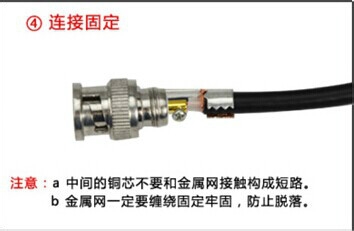

連接固定

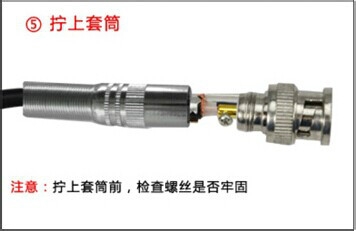

擰上套筒

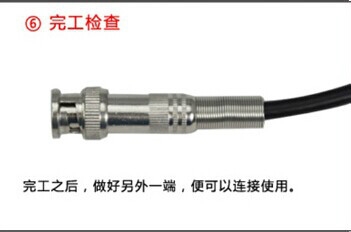

6完工檢查

讀完上文之后，針對BNC接頭最佳接法的問題您應該有一個基本的認識了，只要按著圖中的順序一步步來，認真操作，快速制作一個視頻監控BNC接頭并非難事，今天的視頻監控BNC接頭制作知識就講到這了，下一次我們會有更多有趣的內容與您分享，記得經常來我們網站，查看更新。

如果您有BNC連接器、線材、轉接頭采購方面的需求，可以直接撥打我們的電話：0769-81153906，所有BNC連接器產品，均通過ISO認證，享受一年內質保服務，廣大客戶可以放心采購。最后，希望每一個客戶都能找到適合自己的優質廠家，采購到符合公司需求的優質產品。

本文來源：http://www.8kxi.cn/changshi/504/

了解BNC接頭規格請讀此文

/0 評論/在： /通過：

BNC接頭網工程師，將會在下文中重點介紹BNC接頭規格方面的內容，讓各位從業者能夠更好的進行BNC連接器的采購工作。BNC連接器的規格主要從電器性能、機械性能、環境性能三個方面來進行講解，分別如下：

第一、電器性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

經過上文的分析之后，您對于BNC接頭的規格應該了解得差不多了，愿每一個電子連接器從業者，能夠多學習一些BNC接頭的基礎知識，從而更好的為自己的企業找到更優質的BNC產品。如果您有BNC接頭采購定制需求，可以撥打我們的電話：0769-81153906，歡迎您的來電!

BNC接頭網，所有產品均有德索電子獨家提供，產品通過ISO認證，十三年的BNC接頭生產經驗，一年內質保服務，客戶可以放心采購。最后，希望所有客戶都找到適合自己的優質供應商，以確保自己的采購工作順利進行。

BNC端子是什么

/0 評論/在： /通過：

不少用戶對于BNC端子是什么產生了疑惑，關于BNC端子，您了解多少，在下文中，bnc接頭網工程師將為您詳細介紹一下BNC端子方面的內容，讓您對BNC端子有一個基本的認識。

BNC端子是通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出端口。

BNC電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由R、G、B三原色信號及行同步、場同步五個獨立信號接頭組成。

主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。

閱讀完上述內容之后，您對于BNC端子應該有一個基本的認識了，了解更多BNC端子方面的內容，登錄BNC接頭網。如果您有BNC產品采購及定制的需求，可以直接撥打我們的熱線電話：0769-81153906。BNC接頭網所有產品均有德索五金電子提供，并且享受一年質保服務，用戶無需為產品質量擔心，所有產品都通過ISO認證，您可放心購買。

本文來源：http://www.8kxi.cn/changshi/491/

攝像頭bnc接口制作看這里

/0 評論/在： /通過：

攝像頭BNC接口制作流程是怎樣的呢，生活中，需要制作攝像頭BNC接口的地方有很多，比如商場、超市，還有我們住處的樓道、過道等，都需要安裝攝像頭BNC接口，用以提高生活乃至商業的安全性，下面德索工程師教會教您快速制作一個攝像頭BNC接口，感興趣的看這里吧。

方法/步驟

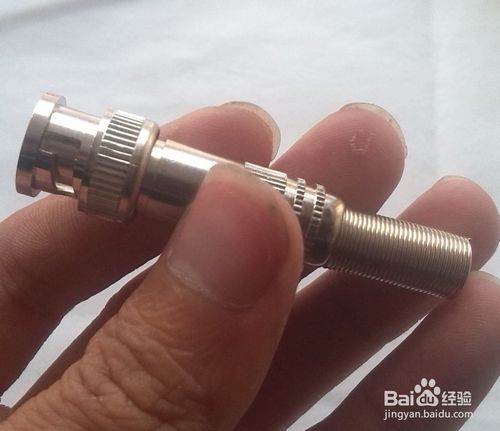

這是“原始版”BNC接口，還沒有開始制作

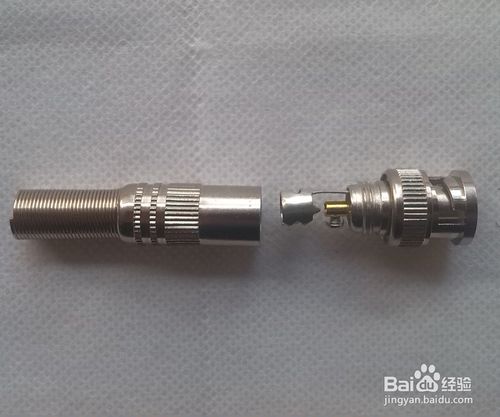

它是可以扭開的，不是固定不動的。

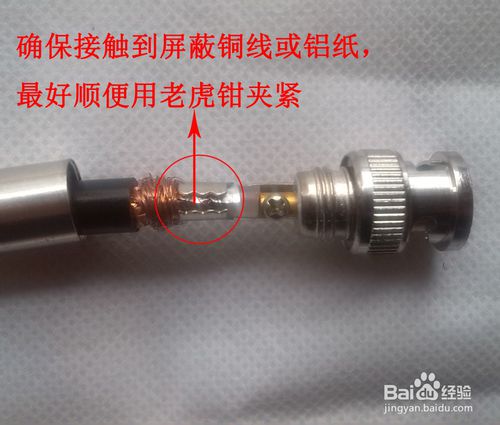

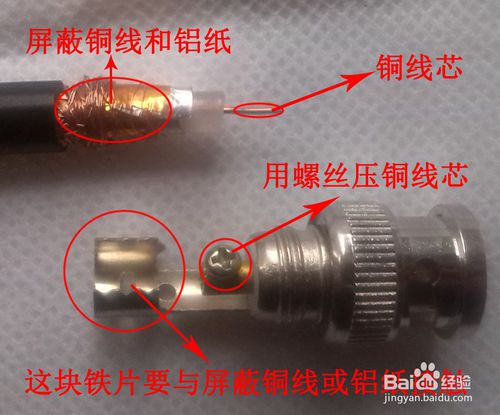

重點來了喲，銅線芯用螺絲壓緊，鐵片要和屏蔽銅線或鋁紙接觸，要不然視頻會不清晰或不穩定，甚至黑屏。最好用老虎鉗壓緊鐵片，以防監控線脫落。另外，屏蔽線不能接觸到中間的銅線芯，要不然也會干擾到視頻。

用螺絲扭緊銅芯，鐵片緊壓屏蔽銅線或鋁紙。

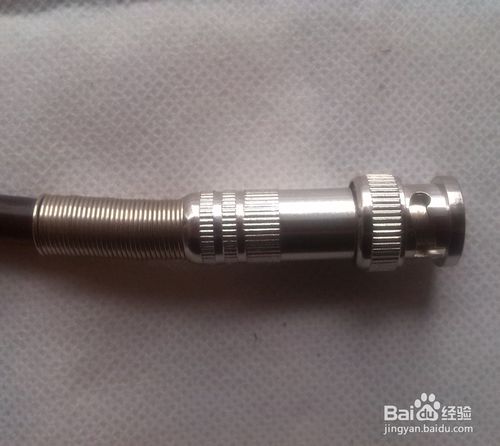

就是這樣，一個完美的BNC監控接口就是這樣被做出來了，是不是很神奇。

攝像頭bnc接口制作流程大致就是上面這樣，您只需根據上述圖文步驟一步步操作，那么便可以很快制作出一個攝像頭BNC接口。德索電子BNC接口制造經驗豐富，所有BNC接口產品已獲得了ISO認證，倘若您有這方面的采購及定制需求，速度聯系我們，歡迎您的來電！

產品展示：http://www.8kxi.cn/gongtoumutou/

本文來源：http://www.8kxi.cn/interface/481/

bnc接頭攝像頭制作流程

/0 評論/在： /通過：

bnc接頭攝像頭，在我們生活中各個方面都有應用，商場里、超市里、馬路上、樓梯上都能看到它們的身影，若是您也想安裝一個BNC接頭攝像頭，那至少應該會先做bnc接頭攝像頭吧，都不會制作怎么進行后面的“大事”呢。已經熟悉BNC接頭攝像頭的高手請?zhí)^這一節，不會的就跟著德索工程師的步伐過來吧。

方法/步驟

這是未制作的“原始”BNC接頭。

可以扭開的。

銅線芯用螺絲壓緊，鐵片要和屏蔽銅線或鋁紙接觸，要不然視頻會不清晰或不穩定，甚至黑屏。最好用老虎鉗壓緊鐵片，以防監控線脫落。另外，屏蔽線不能接觸到中間的銅線芯，要不然也會干擾到視頻。

用螺絲扭緊銅芯，鐵片緊壓屏蔽銅線或鋁紙。

完美的BNC監控接頭就是這樣做成的。

上文中的圖片與文字，已經很清楚的講解了BNC接頭攝像頭的制作流程，您只需要跟著這個步驟，一步步的走下來，便可以順利安裝好一個BNC接頭攝像頭，趕快動起手來，制作一個自己的BNC接頭攝像頭吧。德索五金電子，十三年的BNC接頭生產經驗，ISO認證產品，如果您需要BNC接頭，請聯系我們。
